   光伏電纜是光伏系統中配套電氣設備的基礎，光伏系統線纜用量超過一般發電系統，同時也是影響整個系統效率的重要因素之一。雖然光伏直流及交流線纜在分布式光伏系統中約占2-3%的成本，但是實際經驗中發現，使用錯誤的線纜可能導致項目線損過大、供電穩定性低等導致項目收益降低。因此，選擇合適的線纜可以有效的降低項目事故率低、提高供電可靠性、施工運行維護方便。

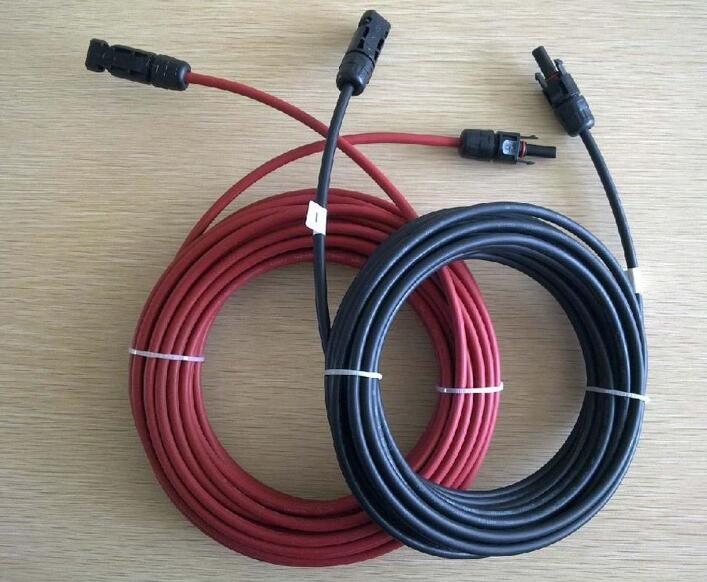

   在太陽能光伏發電系統中低壓直流輸送部分使用的電纜，因為使用環境和技術要求不同，對不同部件的連接有不同的要求，總體要考慮的因素有：電纜的絕緣性能、耐熱阻燃性能、搞老化性能及線徑規格等。直流線纜多為戶外鋪設，需要防潮、防曬、防寒、防紫外線等，因此分布式光伏系統中的直流線纜一般選擇光伏認證的專用線纜。這類連接電纜使用雙層絕緣外皮，具有優越的防紫外線、水、臭氧、酸、鹽的侵蝕能力，優越的全天候能力和耐磨損能力。考慮到直流插接件和光伏組件輸出電流，目前常用的光伏直流電纜為PV1-F1*4mm2、PV1-F1*6mm2等。

   交流線纜主要用于逆變器交流側至交流匯流箱或者交流并網柜，在室外安裝部分的交流線纜需要考慮防潮、防曬、防寒、防紫外線，以及長距離鋪設，一般選用YJV型電纜；室內安裝的交流線纜，需要考慮防火和防鼠防蟻。

   1.電纜材料的選擇

   光伏電站使用的直流電纜多數情況下為戶外長期工作，受施工條件的限制，電纜連接多采用接插件。電纜導體材料可分為銅芯和鋁芯。

   銅芯電纜具有的抗氧化能力比鋁要好，壽命長，穩定性能要好，壓降小和電量損耗小的特點；在施工上由于銅芯柔性好，允許的彎度半徑小，所以拐彎方便，穿管容易；而且銅芯抗疲勞、反復折彎不易斷裂，所以接線方便；同時銅芯的機械強度高，能承受較大的機械拉力，給施工敷設帶來很大便利，也為機械化施工創造了條件。

   相反鋁芯電纜，由于鋁材的化學特性，安裝接頭易出現氧化現象(電化學反應)，特別是容易發生蠕變現象，易導致故障的發生。因此，雖然鋁芯電纜的造價較低，為了項目安全及長期穩定運營，建議在光伏項目中使用銅芯電纜

   2.額定電流

   光伏系統中各部位直流電纜截面積依據下列原則確定： 太陽能電池組件與組件之間的連接電纜、蓄電池與蓄電池之間的連接電纜、交流負載的連接電纜，一般選取的電纜額定電流為各電纜中最大連續工作電流的1.25倍；太陽能電池方陣與方陣之間的連接電纜、蓄電池（組）與逆變器之間的連接電纜，一般選取的電纜額定電流為各電纜中最大連續工作電流的1.5倍。

   目前大家對于電纜截面的選擇主要依據是電纜線徑與電流關系，往往忽視了環境溫度、電壓損失、鋪設方式對線纜載流能力的影響。在不同使用環境下，電纜的載流量，同時建議在電流接近峰值時，需要向上選取線徑。

   3.電壓損失

光伏系統中的電壓損失可以表征為：電壓損失=通過電流*線纜長度*電壓因子，通過公式可以看出，電壓損失與線纜的長度成正比關系，因此在現場勘探時，應該遵循陣列至逆變器、逆變器至并網點應盡可能靠近的原則。一般應用時，光伏陣列到至逆變器之間的直流線損不超過陣列輸出電壓的5%，逆變器至并網點之間的交流線損不超過逆變器輸出電壓的2%。在工程應用過程中可以采用經驗公式：△U=（I*L*2）/(r*S)

其中△U ：電纜壓降-V

I ：電纜需要承受最大電纜-A

L ：電纜鋪設的長度-m

S ：電纜的截面積-mm2;

r ：導體電導率-m/（Ω*mm2;），r銅=57，r鋁=34

   多根多芯線纜成束鋪設時，設計需要注意的地方

   實際應用過程中，考慮到線纜布線方式、走線限制等因素，光伏系統的線纜，特別是交流線纜可能會存在多根多芯線纜成束鋪設的情況，例如小容量三相系統中，交流出線采用的“一線四芯”或者“一線五芯”的線纜；大容量三相系統中，交流出線采用多根電纜并聯代替單芯線徑大電纜。在多根多芯電纜成束鋪設情形下，實際線纜的載流量會有一定比例的衰減，在項目設計之初需要考慮到這種衰減情形。

   4.電纜的敷設方式

   光伏發電工程中電纜工程建設費用一般比較大，敷設方式選擇直接影響著建設費用，所以合理規劃、正確選擇電纜的敷設方式，是電纜設計工作的重要環節電纜敷設方式根據工程情況、環境條件和電纜規格型號、數量等因素綜合考慮，且按滿足運行可靠、便于維護的要求和技術經濟合理的原則來選擇。光伏發電項目直流電纜的敷設主要有直埋鋪沙墊磚敷設、穿管敷設、槽架內敷設、電纜溝敷設、隧道敷設等，交流電纜的敷設與一般電力系統敷設方式差異不大。

   直流電纜多用于光伏組件之間、組串至直流匯流箱之間、匯流箱至逆變器之間，其截面積小、數量大，通常情況下電纜沿組件支架綁扎或穿管直埋進行敷設，在敷設時一般要考慮：

(1)組件之間連接電纜及組串與匯流箱之間連接電纜，盡可能利用組件支架作為電纜敷設的通道支撐與固定，可在一定程度上降低環境因素的影響的作用。

(2)電纜敷設的受力要均勻適當，不宜過緊，光伏場所一般晝夜溫差較大，應避免熱脹冷縮造成線纜斷裂。

(3)在建筑物表面的光伏材料電纜引線，要考慮建筑整體美觀，敷設位置應避開在墻和支架的銳角邊緣布設電纜，以免切、磨損傷絕緣層引起短路，或受剪切力切斷導線引起斷路。同時要考慮電纜線路遭直擊雷等問題。

(4)合理規劃電纜敷設路徑，減少交叉，盡可能的合并敷設以減少項目施工過程中的土方開挖量以及電纜用量。

   5.光伏電纜造價信息

目前市場上合格的光伏直流線纜根據截面積及購買量價格有所變動，此外，線纜的造價與電站的設計有關，優化的組件排布可以節省直流線纜的使用量。一般而言，光伏電纜造價約在0.12-0.25/瓦不等，如果超過太多，可能需要檢查設計是否合理，還是因為特殊原因使用了特殊的線纜。
