    隨著光伏行業的飛速發展，以及國家政策的扶持，越來越多的用戶選擇戶用光伏，那么，就有了一個最主要的問題，如何選擇戶用光伏電纜，一下做了點簡單的講解。

    首先一點，電纜越粗，內阻越低。

    雖然線徑大的電纜價格更高一些，但能相應地提高發電收益。

    所以，線纜是否經濟要權衡考量，不要被單純的建設成本左右。

    在光伏系統中，由于線路安裝的環境不一樣，造成交流電纜也溫度不一樣。逆變器和并網點距離不一樣，造成電纜上的壓降不一樣。溫度和壓降都會影響到系統的損耗，綜合考慮各方面的因素，既要減少光伏電站的初始投資，又要減少系統的線路損耗。

    在做電纜設計選型時，技術上主要考慮電纜的額定載流量、電壓、溫度等技術參數，安裝時還是考慮電纜的外徑，彎曲半徑，防火等，計算造價時考慮電纜的價格。

一、逆變器輸出電流和電纜載流量要一致

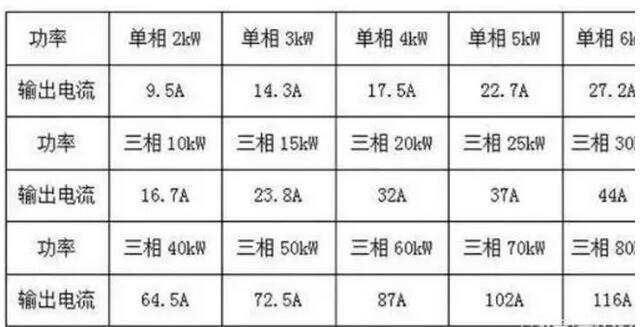

    逆變器輸出電流是由功率決定的參考下圖：

    電纜載流量是由材料、線徑、溫度決定的，電纜有銅線和鋁線兩種，各有用處，從安全性出發，建議逆變器輸出交流電纜用銅線，單相一般選BVR軟線，聚氯乙烯絕緣，銅芯(軟)布電線電壓等級為300/500V，三相選450/750電壓(或者0.6kV/1kV)等級的YJV、YJLV輻照交聯聚乙烯絕緣聚氯乙烯護套電力電纜。

    如1臺20kW逆變器，輸出電流是32A，參考表中，4平方電纜在40度時，載流量是32A，6平方電纜在50度時，載流量是33A，因此20kW逆變器選用4平方的電纜或者6平方電纜，就可以滿足要求。

    二、電纜經濟性設計

    有些地方逆變器離并網點比較遠，電纜比較長，線路損耗就比較大，這時就可以考慮用線經大的電纜來減少損失，因?yàn)殡娎|線經越大，內阻越少。不過還要考慮電纜的價格，逆變器交流輸出密封接線端子的外徑。

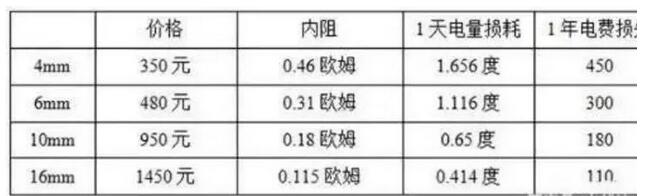

    如一臺20kW電站，逆變器到并網點3根電纜線總長度100米，平均一天日照時間為4小時，輸出電流按32A，輸出電纜可以選用4mm，6mm和10mm，16mm。4平方電纜總內阻0.46歐姆，市場價格是3.5元/米;6平方電纜總內阻0.31歐姆，市場價格是4.8元/米;10平方電纜總內阻0.18歐姆，市場價格是9.5元/米;16平方電纜總內阻0.115歐姆，市場價格是13.5元/米。

選用4平方電纜，一天的損耗為I2Rt=(302*0.46*4)/1000=1.656度，一年約600度電，按每度電成本0.75元算，一年損失450元;

選用6平方電纜，一天的損耗為I2Rt=(302*0.31*4)/1000=1.116度，一年約400度電，按每度電成本0.75元算，一年損失300元;

選用10平方電纜，一天的損耗為I2Rt=(302*0.18*4)/1000=0.65度，一年約240度電，按每度電成本0.75元算，一年損失180元;

選用16平方電纜，一天的損耗為I2Rt=(302*0.115*4)/1000=0.414度，一年約150度電，按每度電成本0.75元算，一年損失110元;

    從表中可以看出，4mm的電纜雖然可以滿足20kW逆變器的輸出要求，但電纜上的電量損耗比較大，選取6mm的電纜一年就可以彌補電纜的價差，所以交流輸出電纜盡量選用較粗的電纜，從經濟上看，20kW選用10mm是比較好的。
